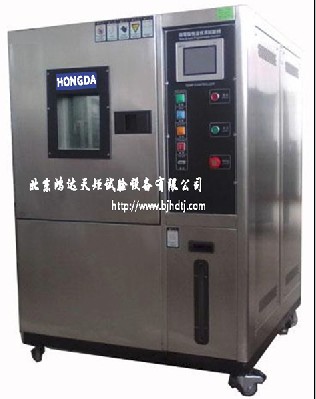

高低温循环试验箱|高低温湿热试验箱|恒温恒湿试验箱
一、高低温湿热试验箱控制系统：
1. 采用进口数显触摸按键，PID微电脑SSR温度控制器（日本OYO仪表）；
2. 外置式锅炉蒸汽式加湿器具有节能降耗功能，可节约70%能耗
3. 电器控制主件采用进口“施耐德”及“梅兰日兰”元件，更好地控制温度；
4. 保温系统采用超细玻璃纤维填充保温区,内外胆连接部位采用非金属耐高、低温材料,有效降低温度传导
5. 具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。
二、高低温湿热试验箱冷冻及风路循环系统：
1. 制冷机采用法国原装“泰康”全封闭压缩机。
2. 冷冻系统采用单元或二元式低温回路系统设计。
3. 采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温湿度分布均匀。
4. 风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温湿度回稳时间快。
5. 升温、降温、加湿系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。
三、结构特点：
1. 箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
2. 箱体内胆采用进口高级不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。
3. 补水箱置于控制箱体右下部，并有缺水自动保护，更便利操作者补充水源。设有大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
4. 加湿系统管路与控制线路板分开，可避免因加湿管路漏水发生故障，提高安全性。
5. 水路系统管路电路系统则采用门式开启，方便维护和检修。
6. 门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。
7. 箱体左侧配直径25mm或50mm或100mm的测试孔，可供外接测试电源线或信号线使用。(孔径或孔数须增加定货时说明)
8. 机器底部采用高品质可固定式PU活动轮。
四、高低温湿热试验箱用途：
适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各项性能指标。
五、高低温湿热试验箱规格与技术参数：
|
型号(CM)
|
GDS-100
|
GDS-225
|
GDS-500
|
GDS-800
|
GDS-010
|
|
工作室尺寸
|
45*45*50
|
50*60*75
|
70*80*90
|
80*100*100
|
100*100*100
|
|
外形尺寸
|
85*102*177
|
105*102*200
|
132*132*217
|
147*152*231.5
|
167*152*231.5
|
|
功率
|
5.5(KW)
|
6.5 (KW)
|
8.5(KW)
|
11.0(KW)
|
12.0(KW)
|
|
性
能
指
标
|
温度范围
|
A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃
|
|
湿度范围
|
30～98％R.H
|
|
波动/均匀度
|
≤±0.5℃/≤±2℃
|
|
湿度偏差
|
＋2、-3％R.H
|
|
升温速率
|
1.0～3.0℃/min
|
|
降温速率
|
0.7～1.0℃/min
|
|
控
制
系
统
|
控制器
|
进口微电脑温湿度集成控制器
|
|
精度范围
|
设定精度：温度±0.1℃、湿度±1％R.H，指示精度：温度±0.1℃、湿度±1％R.H
|
|
传感器
|
铂金电阻.PT100Ω/MV
|
|
加热系统
|
全独立系统，镍铬合金电加热式加热器
|
|
加湿系统
|
外置隔离式，全不锈钢浅表面蒸发式加湿器
|
|
除湿系统
|
采用蒸发器盘管露点温度层流接触除湿方式
|
|
供水系统
|
加湿供水采用自动控制.且可回收余水.节水降耗
|
|
制冷系统
|
全封闭风冷单级压缩制冷方式/原装法国“泰康”/全封闭风冷复迭压缩制冷方式
|
|
循环系统
|
耐温低噪音空调型电机.多叶式离心风轮
|
|
使
用
材
料
|
外箱材质
|
优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理
|
|
内箱材质
|
SUS304不锈钢优质镜面光板
|
|
保温材质
|
聚胺脂硬质发泡/超细玻璃纤维绵
|
|
门框隔热
|
双层耐高低温老化硅橡胶门密封条
|
|
标准配置
|
附照明玻璃视窗1套、试品架2个、测试引线孔（25、50、100mm）1个
|
|
安全保护
|
漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护
|
|
电源电压
|
AC380V±10％ 50±0.5Hz 三相五线制
|
|
使用环境温度
|
5℃～＋30℃ ≤85％R.H
|
|
注：1、“GDS”为高低温湿热试验箱型号。
2、以上数据均在环境温度（QT）25℃.工作室无负载条件下测得
3、可根据用户的具体要求定做非标型高低温湿热试验室
|
六、高低温湿热试验箱符合标准：
本设备符合GB/T2423.1-2001 GB/T2423.2-2001 GB/T2423.3-1993等标准 |
