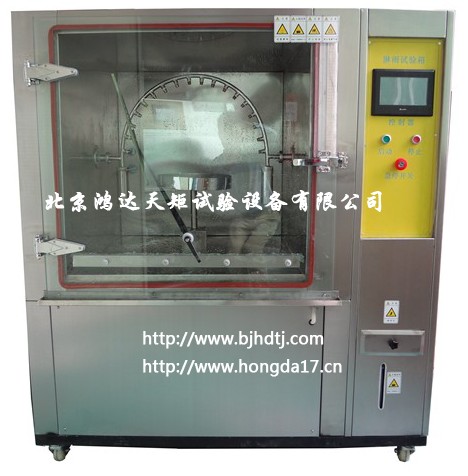

淋雨试验箱|箱式淋雨试验箱|摆管淋雨试验箱
一、淋雨试验箱用途:
产品主要用于测试产品在淋雨的气候环境下的贮存，运输和使用时的性能试验，主要用于对电工电子产品，灯具，电柜，电器元件，汽车，摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试，测试后，通过检定来判断产品的性能是否能够达到要求，以便供产品的设计，改进，检定及出厂检验使用。
二、淋雨试验箱结构特点:
1.箱体外壳材料采用优质不锈钢板发纹处理，内胆材料采用不锈钢光板。
2.大面积可视玻璃门，便于观测试验箱体内被测试样状况。
3.摆管摆动：通过步进电机，摆管控制系统采用自动化控制，摆管角度、摆管速率可以通过仪表设定而实现。
4.水泵供水，配流量（压力）调节阀。供水箱配有水质过滤器，进水浮球阀，排水阀，如需要加热，水箱内还可以装上电加热管与温控仪。下水道设计在箱体底部可以迅速排放，不会积水。
5.喷嘴：根据试件的大小，箱体的内容积决定摆管的弯曲半径。喷嘴为可折式专用喷嘴，喷孔可根据标准要求的孔径随时更换，可调节喷水方向，使射出的水滴均匀，流量充足。
6.可调转速的样品台，台面为不锈钢，电机旋转，减速机调整合适的转速。
7.底部采用高品质可固定式PU活动轮，方便用户搬移。
三、电器控制系统:
1.时间控制器采用德国“金钟默勒”可编程控制仪，或国内知名品牌“大华”；
2.摆杆调速控制器、转盘调速控制器均采用“施耐德”变频调速器；
3.水泵/流量计均采用国产品牌；
4.时间继电器:LCD液晶显示, 1～999.9小时.
5.其它电器辅件均采用优质品牌产品：如“施耐德”交流接触器，“欧姆龙”中间继电器，“德力西”熔断器等。
四、淋雨试验箱符合标准:
GB4208-2008 外壳防护等级（代码IPX3、IPX4）；
GB4706.1-2005 家用和类似用途电器的安全通用要求；
GB7000.1-2008 灯具一般安全要求与试验；
GB/T10485-2007防水试验。
五、淋雨试验箱规格与技术参数:
|
型号
|
HT/LY－500
|
HT/LY－1000
|
|
工作室尺寸
|
800×800×900
|
1000×1000×1100
|
|
外形尺寸
|
1070×1350×1850
|
1090×1430×1850
|
|
性
能
指
标
|
喷水环半径
|
370mm
|
450mm
|
|
水管直径
|
φ18mm
|
|
喷孔直径
|
φ0.4mm
|
|
喷孔间距
|
50mm
|
|
摆管摆幅
|
180°±200
|
|
摆管速度
|
60°/S
|
|
淋雨水压
|
约98～106Kpa淋水压力
|
|
试验台转速
|
1r/min也可为无节调速（选配）
|
|
运
行
控
制
系
统
|
控制器
|
进口调频式变频器
|
|
时间控制器
|
进口可编程时间电脑集成控制器
|
|
水压控制
|
流量计
|
|
供水系统
|
储水箱、增压泵
|
|
摆管角度
|
采用PLC驱动步进电机（角度任意设置和显示）
|
|
标准配置
|
喷头若干只、通针
|
|
安全保护
|
漏电、短路、电机过热、声讯报警、接地保护
|
|
