综合式二箱药品稳定试验箱
1、型号 ：YP-GSD
2、实验区
（1）上箱工作尺寸：400×400×500 mm（深×宽×高）mm
使用温度范围： 5℃~65℃；
使用湿度范围： 30-98%R.H
光照强度：0~6000LX ±400
（2）下箱工作尺寸：400×500×500 mm（深×宽×高）mm
使用温度范围： 0℃~65℃；
使用湿度范围： 30-98%R.H
4、控 温 精度: ±0.1℃
5、恒温波动温度: ±0.5℃
6、恒温波动湿度: ±4%R.H
7、温度传感器:铂电阻PT100；
8、湿度传感器: PT100湿度直接感应；
9、时间总计时：1~9999H×2只
10、加热加湿信号输出:采用固态继电器;
11、加热加湿采用耐高温耐腐蚀泰管；
12、加湿补水自动加水，水源用自来水或纯净水二种方式，
送风循环系统
1、祥明电机（低噪音）
2、不锈钢多翼式离心风轮
3、单循环
冷冻系统
制冷压缩机2台
1、制冷压缩机：采用原装丹麦“丹佛斯”双机制冷；体积小、重量轻、噪音低、效率高、寿命长而享誉世界制冷行业，尤其是丹佛斯压缩机的抵噪音设计，高效率和节能的象征。 黑色的丹佛斯压缩机目前被广泛应用于冷冻陈列柜，自动贩售机，车船用冷藏箱，家用、商用冰箱，制冷机，除湿机，低温实验设备以及用低温设备等。
2、制冷量 LBP -25/55°C: 90 - 150 W
3、冷 媒：进口R404 或、R23、
4、冷 凝 器：风冷式盘管
5、蒸 发 器：鳍片式
6、其它附件：制冷干燥过滤器、电磁阀；
执行元器件
1、日本富士小型继电器：
触点容量：28VDC 3A 5A220V 3A 5A
触点分布形式：2z
电器寿命：105OPS
安置方式：印刷电路板式Printed-Circuit border
法兰式.插入式；
2、法国“施奈德”交流接触器技术特点说明：
长寿命：机械寿命高达2000万次；电寿命高达200万次。
强适应性：“TH”防护处理，可以在湿热的环境中使用。
模块化：产品本体上可以附加辅助触头，通电/断电延时触头，机械闭锁等模块。
温度控制器
日本TH300控制器2套（可以显示温湿度曲线和时间控制编程控制）
1、 控温仪规格：精 度：0.1℃ 解 析 度：0.1℃。
2、测 温 体 ： Pt100测试传感器。
3、控制方式 ：热平衡调温方式。
4、带RS232计算机接口实行人机对话、联机数据传输及远程控制功能。
5、配送智能化计算机控制支持软件系统。
6、仪表可显示设定参数、当前运行程式号、当前运行步及步剩余时间、加热器工作状态、
程式运行趋势、循环剩余次数。
7、仪表能展现八天程式运行曲线。
8、仪表能实行予约自动运行及及时运行。
9、仪表能定值控制与程式控制进行无忧切换。
10、仪表能自动进行故障显示、报警。
温湿度记录仪
日本OHKURA大仓电气株式会社多功能记录仪
1、RM10C系列为日本大仓电气株式会社(OHKURA)制造；
2、可更改显示时间刻度上下限时间范围
3、自动搜寻记录器ID功能
4、警报总览打印
5、设定记录器部分参数:走纸速度/时间/日期/显示单位/显示范围等....
6、精度:±0.2％
7、入力:万能信号输入。T/C、RTD、mA、V及各式变换入力可设定切换.
8、记录方式:色带打点(6点式)
9、记录周期:10S/6ch
10、85-264VAC(45/65Hz)电源输入
11、.手动打印功能、定时打印功能
温湿度信号固态模块器
固态继电器英文名称为Solid State Relay，简称SSR，采用国外先进技术和器件制造的一种开关性能优良的新型无触点电子开关器件。
其输入端公要求很小的控制电流，能与TTL、HTL、CMOS等集成电路较好地兼容；
而输出回路则采用可控硅或大功率晶体管接通和断开负载电流。输入与输出之间采用光电耦合，通断没有可动接触部件，因此具有工作可靠、开关速度快、无噪音、寿命长、体积小、无火花、耐蚀防爆抗振等特点。
瑞士铂电阻温湿度传感器
（无需用干湿球原理，可以直接变送到控制器）
温度范围：-5~55℃
湿度范围：0~100%RH
露点范围：-60~30℃td
精 度：±1.5%RH，±0.3℃
模拟输出：4...20mA，0...5V，0...10V
液晶显示：温度℃，
相对湿度%RH，露点℃td，
报警提示，薄膜键盘
辅助功能：继电器控制，通讯，量程任意设定，零点修。
设备结构特点
1、设备采用国内首创新圆弧型设计，使设备外观整体美观大方；
2、内室材料使用镜面SUS304B板，具有耐酸、耐腐蚀易清洗特点；
3、样品架可根据需要调节上下的位置；
4、测试引线孔在工作室左侧，使用时可打开孔盖。
5、箱门具备大视角保温真空钢化玻璃，便于用户视察样品试验过程；
6、采用优质的门磁封条和保温材料令整机性能更优越；
7、根据历史经验专业设计实验设备以来，具有合理的风道循环系统，使得箱体内温湿度达到高均匀性；
8、加热加湿采用耐高温耐腐蚀泰管；
9、加湿补水自动加水，水源用自来水或纯净水二种方式，

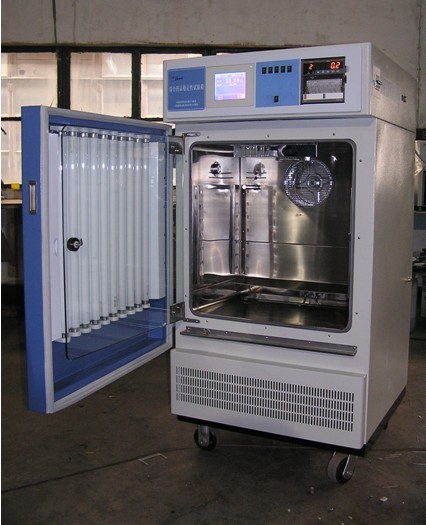

综合式二箱药品稳定试验箱
温湿试验过程
做湿热试验时，先选择好湿度模式，然后按照温控仪说明书对仪表进行温、湿度设定；温、湿度可直接设定，此时应注意，由温度试验做完后，再做湿度试验时，这时处于缺水报警状态（由于温度试验时，必须先放掉浅槽中的水，这是为了做温度时取得更好的效果）加湿器同时进行自动如水，水加好以后，切断加湿电源，温、湿度进行自动控制，报警停止。
控制温度和湿度系统原理
1．温度系统控制方式：通过强制循环通风，平衡调温法（BTC）。该方法，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，终达到一种动态平衡；
2. 湿度系统控制方式：由湿度控制器通过内部PID集成块电子,输出给控制固态继电器信号,然后经过故态继电器常闭和常开控制加湿器电源,当PT100直接感应达到SV设定温度时,加湿器停止加湿保持在恒湿状态下;
3．空气加热方式：采用优质镍铬丝加热器,材质好具有耐腐耐湿效果,同时速度反应大大超于加热管效率;
4. 加 湿: 采用不锈钢电热管,直接给水加温提取湿度,同时在设计上加有超温保护系统;
5、加湿系统：采用自来水自动经过碳和物棒过滤器过滤，然后再有电磁阀受水位浮球开关控制补水；
安全保护措施
1．安全可靠的接地保护装置；
2．工作室超温保护；加湿器缺水保护；
3．加热器短路、过载保护。
电源：AC 380V/ 220V(可根据客户要求改变) 50HZ 总功率：约6.8Kw
附件
1、用电缆线引出口Φ50mm孔2个
2、日光灯管2只
3、样品搁板4块
配备技术资料
技术资料：产品合格证、使用说明书、设备驱动软件、电脑连接线、电气原理图、保修卡、仪表说明书； |
