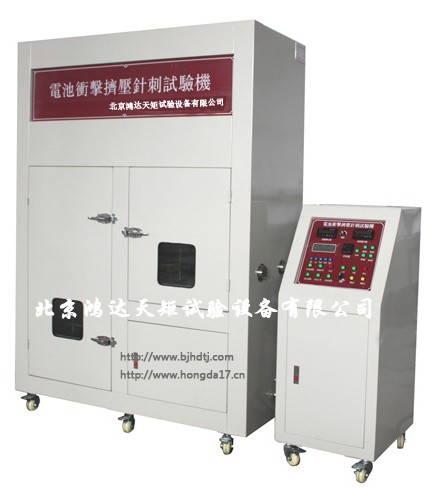

HD-DCJC电池挤压试验机|电池针刺试验机|电池挤压针刺试验机

电池挤压试验机|电池针刺试验机|电池挤压针刺试验机

一、电池挤压针刺试验机用途：
1.冲击试验：电池中部放横放一定直径的钢棒，一定重量的物体，从电池上方一定高度自由下落，砸在钢棒上，钢棒挤压下面电池。
2.挤压试验:本机适用于各类电池级模拟在处理家庭废物时，电池遭受挤压(如压实垃圾)的情形。
3.针刺试验:本机适用于各类电池级模拟在处理家庭废物时，电池遭受针刺(如压实垃圾)的情形。
二、电池挤压针刺试验机工作原理：
1.冲击试验：试验样品电池要放在一平面上，一根直径为15.8mm(5/8英寸)的棒十字交叉放置在样品的中心位置上。一个9.1kg±0.46kg的重物从610±25mm的高处跌落到样品上。
2.挤压试验:被试电池在两个平面被挤压，通过台钳或活塞直径为32mm液压臂施加约13KN的挤压力，挤压持续至液压奘置上压力表读数到达17MPa,一旦达到大压力，就解除挤压。
3.针刺试验:试验应在20℃ ± 5℃的环境温度下进行，置于通风橱中，用直径3mm的无蚀锈钢针以10mm/s-40mm/s的速度刺穿电池大表面的中心位置。
三、电池挤压针刺试验机依据标准
1.冲击试验标准：
UL1642、UL2054-2005、UN38.3、GB/T 18287-2000、SJ/T 11169-1998、YD 1268-2003、SJ/T 11170-1998
2.挤压试验标准：
GB/T 2900.11-1988、YD 1268- 2003、SJ/T 11169-1998、UL 1642、GB/T 8897.4-2002、SJ/T 11170-1998 、YDB 032-2009、UL 2054、QB/T 2502-2000
3.针刺试验标准：
GB/T 18332.2-2001、MT/T 1051-2007
四、电池挤压针刺试验机说明:
型号：HD-DCJC
1.冲击：
落球重量 ：9.1kg、10kg
落下高度 ：0~1000mm (重物可以提起到一定高度，并作放，保证重物在垂直向自由落体，不倾斜、不摇晃)
横杠直径 : 15.8 mm (垂直横放在电池中部，重物砸落在钢棒上，钢棒保持与方电池的底面平行；)
试验动力方式：自由落体
2.挤压：
大压力: 1KN～15KN
活塞直径：32mm、
试验动力方式：液压
单位转换：Kg/N/Lb
3.针刺：
针尖距离下部: 放电池的平面高度为200mm
穿刺速度：10～150mm/s的速度(可设定停留时间)
耐高温不锈钢针：φ2mm~ φ8mm(7支)
延时功能: 0~9999秒
夹具传动方式: 气缸传动
试验动力方式：液压
单位转换：Kg/N/Lb
4.力值误差： ±1%
5.单位转换： Kg/N/Lb
6.试验动力方式：液压
7.夹具传动方式: 气缸传动
8.延时功能: 0~9999秒可设置
9.升降方式 ： 电动升降
10.上下冲击面：钢板
11.箱门 ：左右单开门，开观察窗，冷拉手门锁
12.试验空间：200 X 200 X 200(mm)
13.视窗尺寸：200 X 200mm(10mm厚双层防爆玻璃)
14.排气风扇口: 直径15cm(箱体后侧装有排气扇)
15.补风口：箱体左右侧各开有两个补风口
16.照明：箱体内顶部装有照明灯
17.内箱材质 ：SUS#304不锈钢板
18.外箱材质 ：冷扎板烤漆
19.底座要求: 底下装有六个万向滑轮,可自由移动,并装有六个脚杯支撑固定。
20.控制箱尺寸：W500 X D500 X H1200mm(装有四个滑轮)，试验箱外形尺寸：W1480 X D720 X H2040 mm(带滑轮及脚杯)
21.使用电压: AC 380V 50HZ   总功率：2.0KW
22.机台重量：约450Kg
五、电池挤压针刺试验机标准配置：
1.钢针φ2mm~φ8mm 各1支
2.挤压上压盘1个
3.夹头扳手1个
4.气管3米
5.9.1Kg重锤1个
6.450g砝码2个
7.15.8mm横杠1根
8.电池固定夹具1套
9.操作说明书1份
