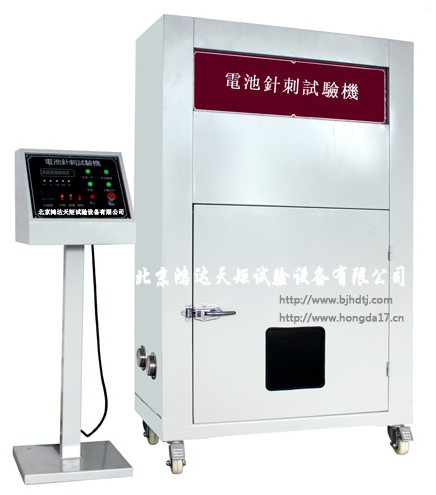

HD-DCZC电池针刺试验机|电池针刺试验箱|电池针刺试验仪器

电池针刺试验机|电池针刺试验箱|电池针刺试验仪器

一、电池针刺试验机试验方法：用φ2mm～φ8mm的耐高温钢针、以lOmm/s- 40mm/s的速度，从垂直于蓄电池极板的方向贯穿(钢针停留在蓄电池中)。
二、电池针刺试验机标准依据：
1.QC/T 744-2006《电动汽车用金属氢化物镍蓄电池标准针刺试验》
2.QC/T 743-2006《电动汽车用锂离子蓄电池标准针刺试验》
3.GB/T 18332.2-2001《电动道路车辆用金属氢化物镍蓄电池标准穿刺试验》
4.MT/T 1051-2007《矿灯用锂离子蓄电池——针刺试验》
三、设备特点：
1.自带照明系统、内箱材料采用耐阻燃烧材料；
2.可设定刺穿保持时间、速度，精度更高，直接显示大针刺力值；
3.设有排气风口（方便客户把电池试验中所产生的气味排到试验室外）；
4.双层防爆玻璃视窗，防爆箱，独立式的控制器（操作简单使用更安全）。
四、电池针刺试验机规格参数：
1.型号 :HD-DCZC
2.大试件：W200 X D200 X H200（mm）
3.耐高温钢针: φ2mm～φ8mm
4.针尖距离下部: 放电池的平面高度为200mm
5.穿刺速度: 以10～40mm/s的速度（可调），从垂直于蓄电池极板的方向贯穿刺入电池后，停（1min~6hour）自动从电池中拔出，易卸易装。
6.贯穿力：10~500KG
7.外型尺寸：W920 X D510 X H1470mm
8.视窗尺寸：200 X 200mm(10mm厚双层防爆玻璃)
9.排气风扇口: 直径150mm（箱体后侧装有排气扇）
10.补风口：箱体左侧开有两个直径50mm补风口(也可用于测量电压等)
11.外箱尺寸：W920 X D510 X H1470（mm）
12.箱体底部: 底下装有四个万向滑轮,可自由移动
13.防爆目的: 防止电池爆炸伤及周围人与事物.
14.照明：箱体内顶部装有照明灯
15.控制箱尺寸：W330 X D330 X H1040（mm）
16.机台重量：约180Kg
17.使用电压: AC 220V/50HZ  单相两线+保护地线
18.总功率: 0.5KW
五、电池针刺试验机标准配件:
1.气管:3米
2.耐高温钨钢针: 2套(φ2mm～φ8mm)
3.针刺夹头:1个
4.操作说明书:1份
5.出厂检验报告:1份
六、电池针刺试验机结构:
1.内部材质: 不锈钢
2.外箱材质: 钢板烤漆
3.压力传动: 气动式
4.力量显示: 压力传感器
5.脚架: 机身底部装设聚氨脂活动万向车轮4个
6.箱门: 单层门，平面把手 ,一个玻璃视窗
7.钢针：钨钢针与不锈钢针
8.保护装置: 上下线保护开关
七、使用环境:
允许使用环境0 ～ 35℃；性能保证环境5 ～ 25℃；
设备与墙壁及四周事物间隔空间必须大于或等于1500mm；
设备摆放在窗边方便把测试时所生产的气味排到室外；
设备摆放周边不要摆放易燃易爆物品；
设备要定期进行保养。
八、电池针刺试验机用途：通过针刺试验检验电池的安全性能，进行试验后电池应不起火，不爆炸；是各电池厂家及研究所必不可少的检测设备。
